安い価格自動車センサー レーザーのトリミング機械

安い価格販売のための自動車センサー レーザーのトリミング機械

導入

レーザーのトリミング機械は厚いフィルム回路および薄膜回路工業のために特に発達し、作り出される。源の（抵抗の調節）調整および活動的な（回路機能調節）はトリミング薄膜、thick-film、雑種の集積回路およびさまざまな電子モジュールの高精度のトリミングのために主に使用される

私達の会社が作り出すレーザーのトリミング機械は中心の測定の制御システム、ソフトウエア システム、等から独自に発達し、広範囲レーザーの抵抗のトリミングの塗布の解決を顧客に与えることができるすべての独立した知的財産権がある。

装置のモデルおよび性能

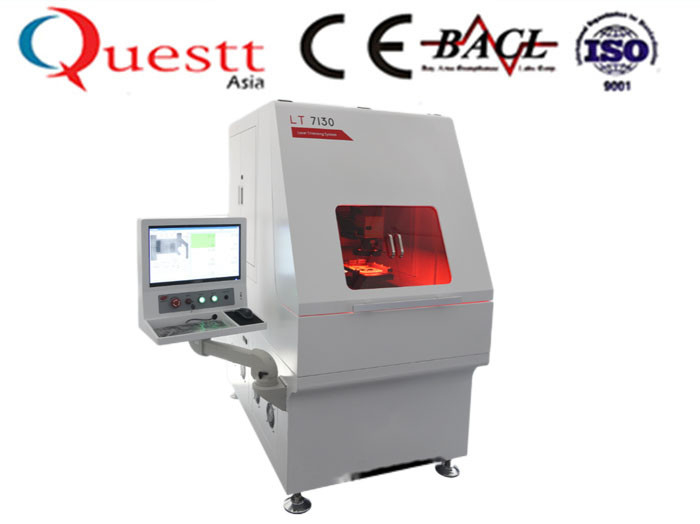

LT7シリーズ レーザーのトリミング機械は上限構成タイプ レーザーの抵抗のトリミング機械である

LT7シリーズ プロダクトはレーザーのトリミングのための高度の特別なレーザーを採用する。

抵抗の調節の高精度

• 全機械に抗力が高い調節の正確さがあり、抵抗の調節の正確さは一貫して、収穫は高い。
• lLT7は高いビーム質および非常に良い線幅をレーザ光線に与える、レーザー熱効果は小さいレーザーの抵抗のトリミングのために特別なレーザーを使用し。
• lUniqueの精密制御モード、専有可変的な速度鉱山技術。
• 抵抗調節のナイフ タイプの切断機能のlAの変化。

速い抵抗の調節

• ソフトウェアに正確さの保障の前提の下で効果的に抵抗の調節の速度を改善する抵抗の特徴に従って粗調整と微調整の間で比例した関係を置くことができる粗調整および微調整の設定の機能がある。
• lHigh速度の測定の時間、単一の測定の時間は25usだけである。
• lHigh精密ステップおよび繰り返しのメカニズム:リニア モーターのプラットホームを使用して、移動速度および加速は速い;それは多数の単位回路の1周期の抵抗の調節を実現できる。
• lHigh速度の調査板上昇:効果的に多数の単位回路の循環抵抗の調節の過程において処理の効率を改善しなさい。

強い機能

• lWith企業、それはの強力なソフト ウエア プログラミング機能電子モジュールのさまざまな抵抗の調節そして機能調節に合わせることができ容易に顧客および高い自動操作の特別な必要性を実現する。
• 基本的な抵抗および電圧測定への林の付加は、外的で特別なモジュールと、測定信号現在、頻度、逆転および他の信号のどちらである場合もある。
• l要網的なレーザー力、動き、測定の範囲、等の自動制御は実現することができる。
• lProbeのZ軸、レーザーの焦点のZ軸のプログラム可能な自動運動制御の動き。
• lPowerfulデータベース関数は、全体の工程記録され、たどることができる。
• 不適当なプロダクトのlTheの警告機能は効果的に不適当なプロダクトが次のプロセスに流れることを防ぐことができる。
• lTheの位置座標は作動し易く、プロダクトの位置の正確さを改善するイメージによるリアルタイムに得られる。

高い信頼性および安定性

• 中心の部品は質を保障するために輸入される
• lUsing特別な花こう岩の台:それは効果的に仕事台の開始、停止および加速によって引き起こされる慣性の振動を減らすことができる;同時に、それは機械の温度の安定性を維持できる。

低い操作および維持費

• 高性能、低負荷の消費および費用節約

レーザーの電気光学の変換効率は25%に達し、10度、ソリッド ステート レーザーをポンプでくんだより従来の抜け目がないランプの1/10のより少し平均毎日のパワー消費量はである。長期使用は多くのエネルギー支出、炭素放出量、長い耐用年数、高性能の馬小屋および手入れ不要を減らすためにユーザーを救うことができ、ダウンタイムを減らす。

レーザーのトリマーの解決

厚いフィルム抵抗器が電子モジュールで使用されるとき、電子モジュールの機能修正は抵抗の変更の調節によってように電子モジュールのまた変更の出力信号実現することができる。

レーザーの抵抗のトリミングは抵抗器ボディの伝導性の横断面区域そして伝導性の長さを変え、ターゲット抵抗の価値の下で必須の正確さの範囲に抵抗器ボディを整えることができる。

単一装置の主要な構成

技術的な変数

1.Laserシステム

• lLaserの波長:1064nm
• lAverageレーザー力:6W@10KHZ （TEM00）
• lTypical点サイズ:30-40µm
• lFocusモード:計算機プログラム制御

2.Laserビーム位置方式

• lLaserのスキャンの範囲:60mm x 60mm
• 正確さを置くlRepeat:2.5µm
• lLaserは動きの決断を発する:1µm
• lMaximumのスキャン ニング スピード:7000mm/s
• lPositioning方法:プログラム可能な置くか、またはイメージの認識の自動位置

3. イメージの監視サーベイランス制度

• lMonitoring方法:レーザーの同軸監視
• lProprietary技術:フォーマット内の無色の技術、レーザーおよびイメージ投射重複
• lMonitoring視野:4-6mm （対角線）
• lLighting源:LEDの照明

4. 測定システム

• lResistanceの測定方法:電圧を測定するために現在加えなさい

4線式、二線式システム計算機プログラム制御

• lResistanceの測定モード:3速度モード設定、プログラマブル制御
• lResistanceの測定の範囲:0.1Ω-100MΩ （16bit決断）
• lResistanceの測定の正確さ:

0.1Ω< Rx="">

100Ω< Rx="">

100KΩ< Rx="">

• l抵抗の測定の速度:25µs
• LDCの電圧決断:0.16µV （10mVフル・スケールの条件の下で）
• lProbe板:48PINのESIと互換性があるあらゆる定義は装置を輸入した
• lProbe板動き:計算機プログラム制御
• lVoltageの測定の範囲:±100mV~ ±10V 16bitの決断（他の範囲は任意である）

5. コンピュータおよびソフトウエア システム

• プログラム可能なlSoftwareは柔軟に自動操作を実現し、抵抗の調節および回路機能調節に会うことができる
• lDatabase機能はよいトレーサビリティの貯蔵のためにデータベースに、すべての抵抗の調節データ、書くことができる
• lTheの抵抗は手動単一チップ制御によって制御しまた連続的なマトリックス（連続的な破片の処理）によって自動的に調節することができる
• lAccurateの抵抗の調節はレーザーの点の抵抗の調節方法の配置によって行うことができる
• 最初の抵抗の価値の相違にlAccording、異なった抵抗の調節変数は抵抗の調節を行うために選ぶことができる

6. ステップおよび繰り返しの機械動きシステム

• lMovementモード:リニア モーターの動きシステム
• lMotionの範囲:300mm*300mm
• lMaximumの陶磁器の基質のサイズ:150mm*150mm
• lMotionの決断:1µm
• lRepeatの正確さ:±1µm
• lPositioning正確さ:±10µm
• lMaximumの速度:1000mm/s （負荷無し）
• lMotion加速:1.5G

7. 他の技術的な表示器

• lCooling方法:空冷
• lPowerの供給電圧:220V AC空気圧: <0>

FAQ

1. Q:海外サービスを提供できるか。

:海外に役立つことができるエンジニア。

2. Q:機械を使用する方法か。

:あなたへ包装機械を送る前に、私達はそれを取付け、テストし、そして次に木箱の全装置を詰める、従ってn'tをそれを再度取付ける必要があるする

3. Q:郵送物の前に包むテストか。

:私達は確かに実験テスト機械の100%である問題なく正常。

4. Q:保証期間は何であるか。

:全機械のための1つの年の保証。

5. Q:支払の言葉は何であるか。

:L/CかTTを受け入れなさい。

6. Q:受渡し時間は何であるか。

:沈殿物を受け取った後15-20日。接触:オンライン サービス7 *他の材料/プロダクトを詰めるか、または包装機械についての質問を持つ必要があれば24時間は私に電子メールを送るか、または私達を電話して自由に感じる。
